儀器概述

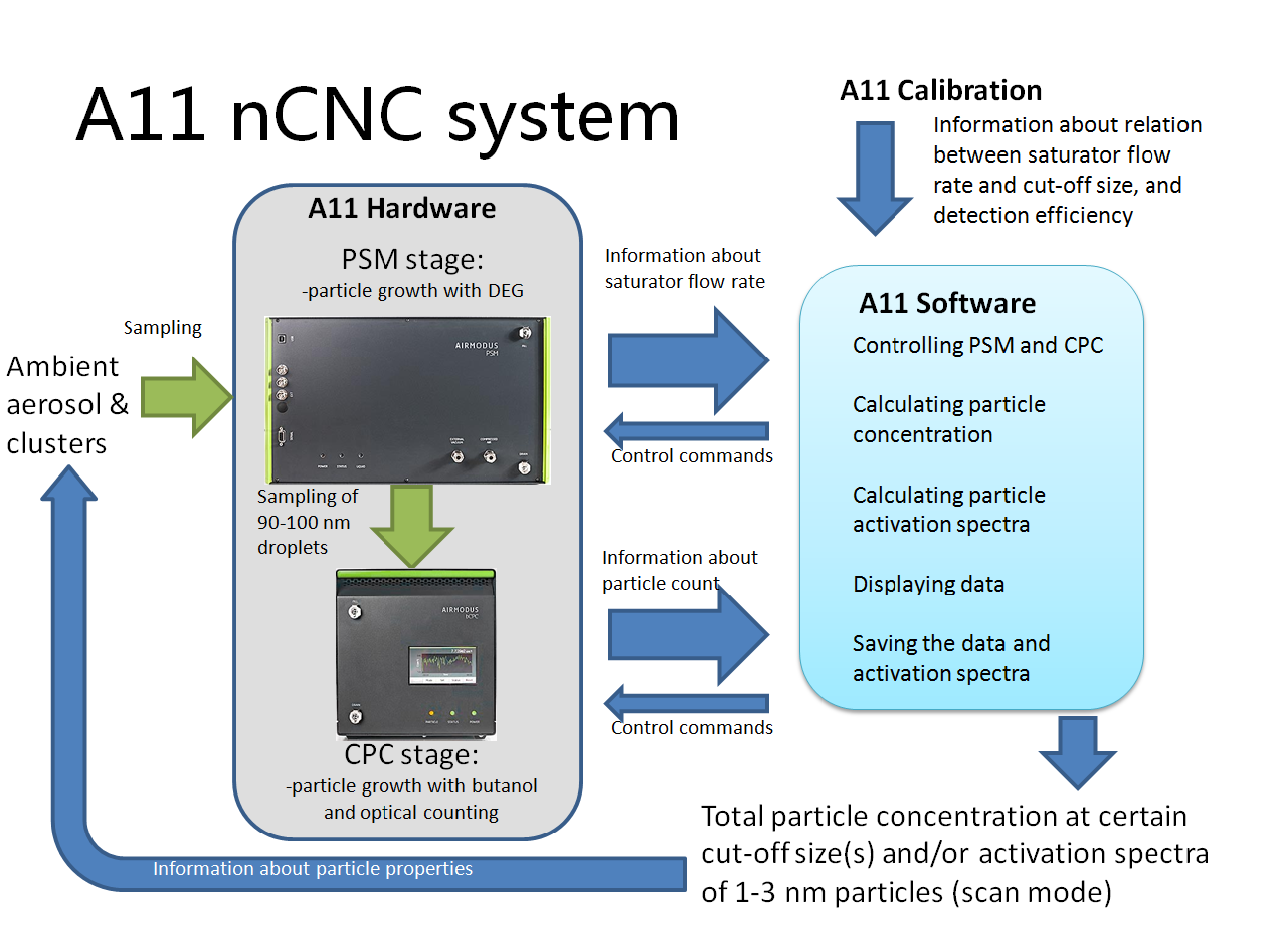

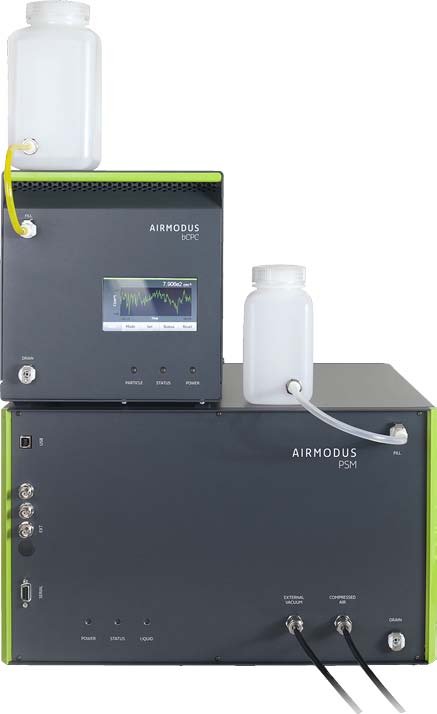

納米核計數器系統（英文名：Airmodus A11 Nano Condensation Nucleus Counter System；英文縮寫：A11nCNC）由位于芬蘭的Airmodus公司研發制造。A11nCNC是一款可以測量超細顆粒物活化粒徑譜分布的高精密度儀器系統，測量粒徑范圍最小達1 nm。它不僅能夠用于來測量亞微米顆粒物的數濃度，也能夠用于在線研究1-3 nm粒子特點和動力學特征。A11nCNC由粒徑增長器（A10 PSM）、顆粒物計數器（bCPC）和控制軟件三部分組成；其中粒徑增長器（A10PSM）也可以與其它粒子測量儀器結合使用，具體功能見A10PSM 詳細介紹。
A11nCNC系統設有三種操作模式：
- 單通道模式：單個特定的切割粒徑，用于觀測納米級顆粒物的外觀
- 步進通道模式：逐個切換用戶設置的數個切割粒徑，用于觀測用戶預設粒徑類型
- 掃描模式：在兩分鐘內完成對選定粒徑范圍的掃描，給出1-3nm顆粒物的活化譜圖
技術優勢
- 實時計數；
- 可用于測量亞微米氣溶膠粒子總數濃度；
- 該系統可以設置固定的切割粒徑，以測量該粒徑以下直至1nm粒徑段的粒子總數。
- 可作為極小粒子的指示器
- 可測量1-3nm粒子活化譜分布，獲取檢測粒子的粒徑或者組分信息；
- 實時轉換數據。A11nCNC操作軟件包含所有轉換函數，可方便設置聚核氣溶膠粒子的活化粒徑譜。
- 監測粒徑小于3nm的粒子時間變化序列，檢測粒子的成核時間及大小，研究粒子的形成與增長過程。
應用范圍
- 氣溶膠基礎研究
- 室內空氣質量評估
- 過濾器和空氣濾清器測試
- 粒子脫落及組件測試
- 大氣和氣候研究
- 粒子的形成和生長的研究
- 粒子計數器校準
- 燃燒和發動機尾氣的研究
- 吸入研究和暴露評價
- 健康影響研究
- 環境監測
- 納米技術研究
- 移動平臺氣溶膠觀測
技術指標
- 粒徑測量范圍：1-1000 nm ，檢測下限可以自行設置。使用氧化鎢的當量粒徑，范圍為1.3-2.5 nm
- 采樣流量：2.5 LPM，進入CPC樣品流量為1 LPM。用戶可選擇其它流量，具體請聯系廠家。
- 使用液體：二甘醇和正丁醇
- 運行溫度范圍：15 - 35°C
- 通信接口：RS-232串口和USB 2.0接口
- 可編程0-10V模擬輸出給外部設備，如用于控制DMA或者過濾粒子
- 外部真空要求：常溫常壓環境時，小于0.4 bar
- 外部加/供壓要求：常溫常壓環境時，1-2.5 bar
- 電源：88 - 264 VAC，320 W
參考文獻
- Wimmer, D., Lehtipalo, K., Nieminen, T., Duplissy, J., Ehrhart, S., Almeida, J., Rondo, L., Franchin, A., Kreissl, F., Bianchi, F., Manninen, H. E., Kulmala, M., Curtius, J., and Petäjä, T.: Technical Note: Using DEG-CPCs at upper tropospheric temperatures, Atmos. Chem. Phys., 15, 7547-7555, doi:10.5194/acp-15-7547-2015, 2015.
- Kangasluoma, J., Franchin, A., Duplissy, J., Ahonen, L., Korhonen, F., Attoui, M., Mikkilä, J., Lehtipalo, K., Vanhanen, J., Kulmala, M., and Petäjä, T.: Operation of the Airmodus A11 nano Condensation Nucleus Counter at various inlet pressures, various operation temperatures and design of a new inlet system, Atmos. Meas. Tech. Discuss., 8, 8483-8508, doi:10.5194/amtd-8-8483-2015, 2015.
- Yu, H., Zhou, L. Y., Dai, L., Shen, W. C., Zheng, J., Ma, Y., and Chen, M. D.: Nucleation and growth of sub-3 nm particles in the polluted urban atmosphere of a megacity in China, Atmos. Chem. Phys. Discuss., 15, 18653-18690, doi:10.5194/acpd-15-18653-2015, 2015.
- Xiao, S., Wang, M. Y., Yao, L., Kulmala, M., Zhou, B., Yang, X., Chen, J. M., Wang, D. F., Fu, Q. Y., Worsnop, D. R., and Wang, L.: Strong atmospheric new particle formation in winter, urban Shanghai, China, Atmos. Chem. Phys. Discuss., 14, 26655-26688, doi:10.5194/acpd-14-26655-2014, 2014.
